| 加工定制：否 | 品牌：矩形 | 型号：N80M44MAD |
| 工作电压：220 V | 产品认证：CCC |
1、概述:

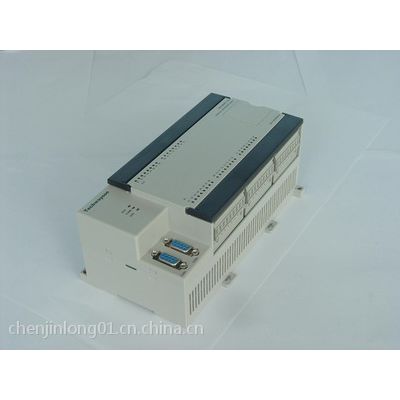

M44MAD是一款数字量、模拟量混合型PLC，包含16点数字量输入，16点数字量输出，6点模拟量输入，6点模拟量输出，是专门为空压机、恒压供水等节能设备研发的节能专用PLC，支持6路0~480V交流电压输入，6路电流输入(3路0~1000A交流电流互感器CT1，3路0~100A交流电流互感器CT2)，2路压力传感器输入，6路PT100温度传感器输入。
产品特色 ：
1、16路数字量输入；
2、16路继电器输出；
3、6路模拟量输入（支持3路0~1000A交流电流互感器CT1输入，3路0~100A交流电流互感器CT2输入， 3路0~480V交流电压输入，2路4~20mA压力传感器输入，2路PT100温度传感器输入）；
4、6路模拟量输出（0~10V电压、4~20mA电流可选）；
5、1路100M以太网通信接口；
6、1路RS232；
7、1路RS485（可扩充到***多3路RS485，其中一路隔离）；
8、1路CAN2.0（可选）；
9、支持掉电保持功能；
10、4路AB相脉冲计数、方向脉冲计数、单脉冲计数输入，4路外部中断；
11、RTC 实时时钟功能，及功能强大的日期时间段功能块，可灵活设定任意多个时间驱动事件；
12、支持IO点扩展，通过连接扩展模块可以扩展各种类型IO点数量，支持7个扩展模块；
13、集成了多种通讯协议，包括： 1路RS232，3路RS485， 1路以太网， 4路串口均支持标准的MODBUS/RTU主、从协议， 以及自由通讯协议(可以兼容任意RS485或RS232通讯协议)，以太网接口支持MODBUS/TCP主、从协议；
14、支持以太网、RS232、RS485编程；
N80-M39MAD-AC(DC)标准配置为1路232、1路485（RS485_2）、12路数字量输入、12路继电器输出、13路模拟量输入、2路模拟量输出、供电电源AC220V/DC24V。
2、规格
表5-1 电气和环境规格表
项目 | 参数 |
|
供电电源 | AC220V/DC24V可选 | 产品电气规格 |
电源损耗 | 400mA | |
允许断电时间 | 10ms（交流或直流）以内， 能够继续运行 | |
工作温度 | -20-55摄氏度，军用级为-40~80度 | |
储存温度 | -40--70摄氏度，军用级为-55~85度 | |
抗干扰性 | 峰值：2000vp-p；频率5KHZ； 上升时间：5ns；脉冲宽度：50ns | |
抗震动 | 符合IEC61121-2标准 | |
抗冲击 | 符合IEC61121-2标准 | |
绝缘阻抗 | 5M欧姆（DC500V）所有外部端子与地之间 |
